넥서스 특징 : Part 2

• 넥서스 7K의 Proxy Routing

M1카드와 F1카드가 같은 샤시에 장착되었을 경우 F1카드로 들어오는 트래픽이 라우팅이 필요한 유니캐스트 or

멀티캐스트 트래픽이라면 F1카드의 트래픽을 사용가능한 M1카드로 전송하는데 이것을 Proxy routing 이라고 한다.

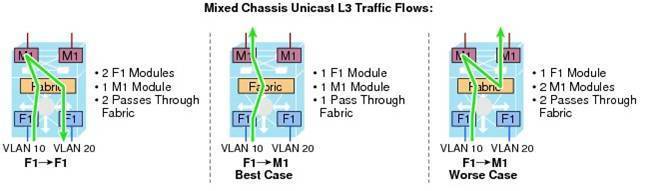

위의 그림과 같이 F1 카드가 vlan 10번의 트래픽을  vlan 20번의 목적지로 전송하고자 할 때 스위치 Fabric을 통과하여

vlan 20이 할당된 F1 카드로 전송한다. 만약 라우팅이 필요한 목적지라면 M1 카드를 통해서 라우팅 도메인으로 전송한다.

• 특수기능

1) 넥서스는 기존 IOS 명령어 기반 하에 여러가지 명령어가 추가, 삭제, 변경 되었다. 기존 IOS에 있던 do 명령어는

삭제되었으며 대신 어떤 모드에서도 show 명령어를 사용 할 수 있다. (기술의 모드에 따라 show가 안될 수도 있다)

2) NX-OS의 명령어가 익숙하지 않다면 IOS의 단축키 설정 처럼 단축키를 만들어 놓을 수 있다.

   예시 : cli alias name wr copy run start

3) 기존 IOS와는 달리 서브넷 마스크를 모두 써줄 필요가 없다.

   예시 : ip address 1.1.1.1 255.255.255.0 -> ip address 1.1.1.1/24
